1.機夾可重磨式車刀

機夾可重磨式車刀是用機械夾固的方法將刀片固定在刀桿上，由刀片、刀墊、刀桿和夾緊機構等組成。圖1所示為上壓式機夾車刀、圖2所示為側壓式機夾車刀。這種車刀是針對于硬質合金焊接車刀的缺陷而出現的。與硬質合金焊接車刀相比，機夾可重磨式車刀有很多優點，如刀片不經高溫焊接，排除了產生焊接應力和裂紋的可能性；刀桿可以多次重復使用，使刀桿材料利用率大大提高，刀桿成本下降；刀片用鈍后可多次刃磨，不能使用時還可以回收。缺點是在使用過程中仍需刃磨，不能完全避免由于刃磨而引起的熱裂紋；其切削性能仍取決于工人刃磨的技術水平；刀桿制造復雜。

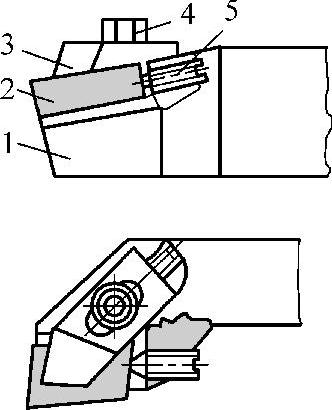

圖1 上壓式機夾車刀

1—刀桿 2—刀片 3—壓板 4—螺釘 5—調整螺釘

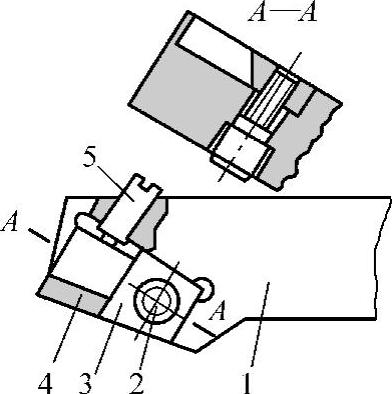

圖2 側壓式機夾車刀

1—刀桿 2—壓緊螺釘 3—楔塊 4—刀片 5—調整螺釘

2.機夾可轉位車刀

機夾可轉位刀具是一種把可轉位刀片用機械夾固的方法裝夾在特制的刀桿上使用的刀具，如圖3所示。在使用過程中，當切削刃磨鈍后，不需刃磨，只需通過刀片的轉位，即可用新的切削刃繼續切削。只有當可轉位刀片上所有的切削刃都磨鈍后，才需要換新刀片。機夾可轉位車刀（簡稱可轉位車刀）是其中的一類，它除了具有焊接式、機夾重磨式刀具的優點外，還具有切削性能和斷屑性能穩定、停車換刀時間短、完全避免了焊接和刃磨引起的熱應力和熱裂紋、有利于合理使用硬質合金和新型復合材料、有利于刀桿和刀片的專業化生產等優點。因此機夾可轉位刀具應用范圍不斷地?cái)U(kuò)大，已成為刀具發展的一個重要方向。

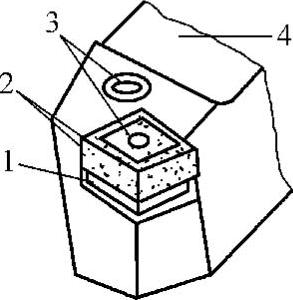

圖3 可轉位機夾車刀

1—刀墊 2—刀片 3—夾固元件 4—刀桿
