面銑刀的主要幾何角度標注

時間：2024-06-17 17:54:38 來源：admin 點擊：0次

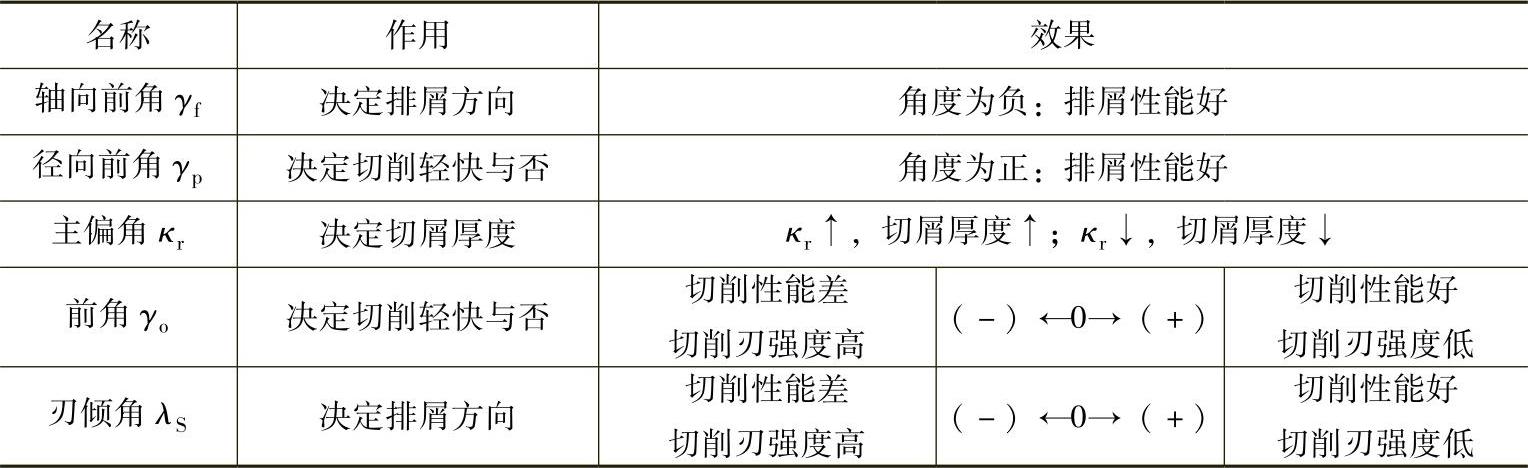

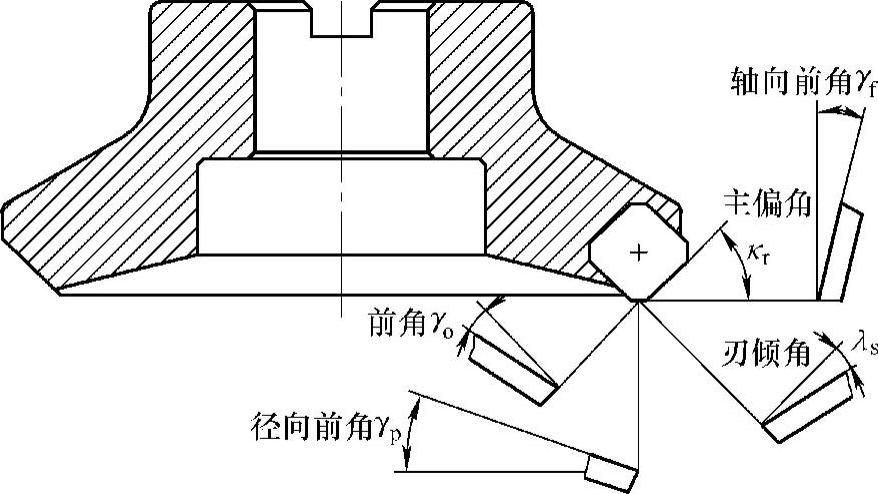

面銑刀的一個刀齒相當于一把小車刀，其幾何角度基本與外圓車刀相類似，所不同的是銑刀每齒基面只有一個，即以刀尖和銑刀軸線共同確定的平面為基面。因此面銑刀每個刀齒都有前角、后角、主偏角和刃傾角四個基本角度。面銑刀的前角又分為軸向前角和徑向前角，面銑刀標注角度如圖所示。軸向前角、徑向前角、主偏角、前角、刃傾角對面銑刀銑削效果影響較大，見表。
