如圖所示，面銑刀圓周方向切削刃為主切削刃，端部切削刃為副切削刃，可用于立式銑床或臥式銑床上加工臺階面和平面，生產率較高。面銑刀多制成套式鑲齒結構，刀齒為高速鋼或硬質合金，刀體為40Cr。高速鋼面銑刀按國家標準規定，直徑d=80～250mm，螺旋角β=10°，刀齒數z=10～26。

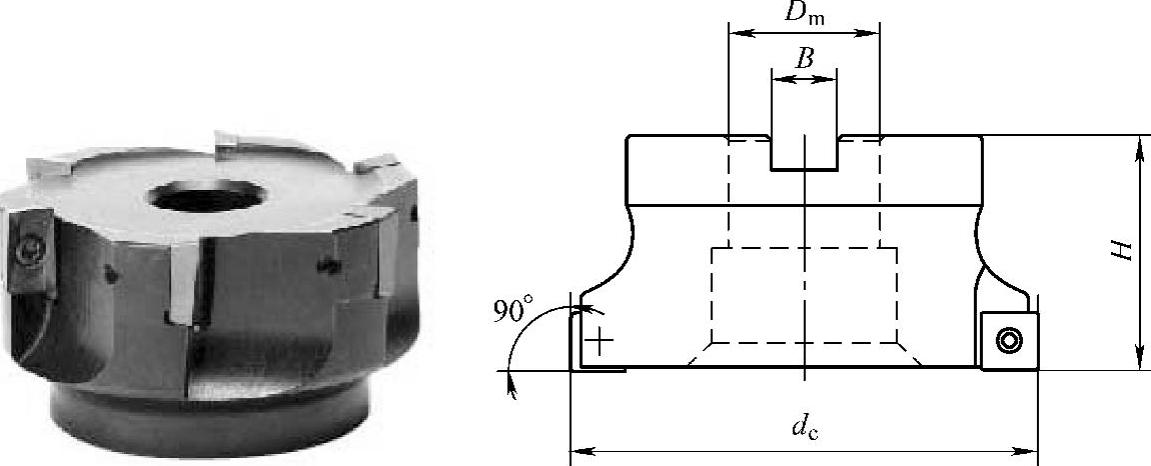

面銑刀

硬質合金面銑刀的銑削速度、加工效率和工件表面質量均高于高速鋼銑刀，并可加工帶有硬皮和淬硬層的工件，因而在數控加工中得到了廣泛的應用。如圖所示為常用硬質合金面銑刀的種類。整體焊接式面銑刀是將硬質合金刀片焊接在刀體上，結構緊湊，較易制造。但刀齒磨損后整把刀將報廢，故已較少使用。機夾焊接式面銑刀是將硬質合金刀片焊接在小刀頭上，再采用機械夾固的方法將刀裝夾在刀體槽中。刀頭報廢后可換上新刀頭，因此延長了刀體的使用壽命。由于整體焊接式和機夾焊接式面銑刀難于保證焊接質量，刀具耐用度低，重磨較費時，目前已被可轉位式面銑刀所取代。

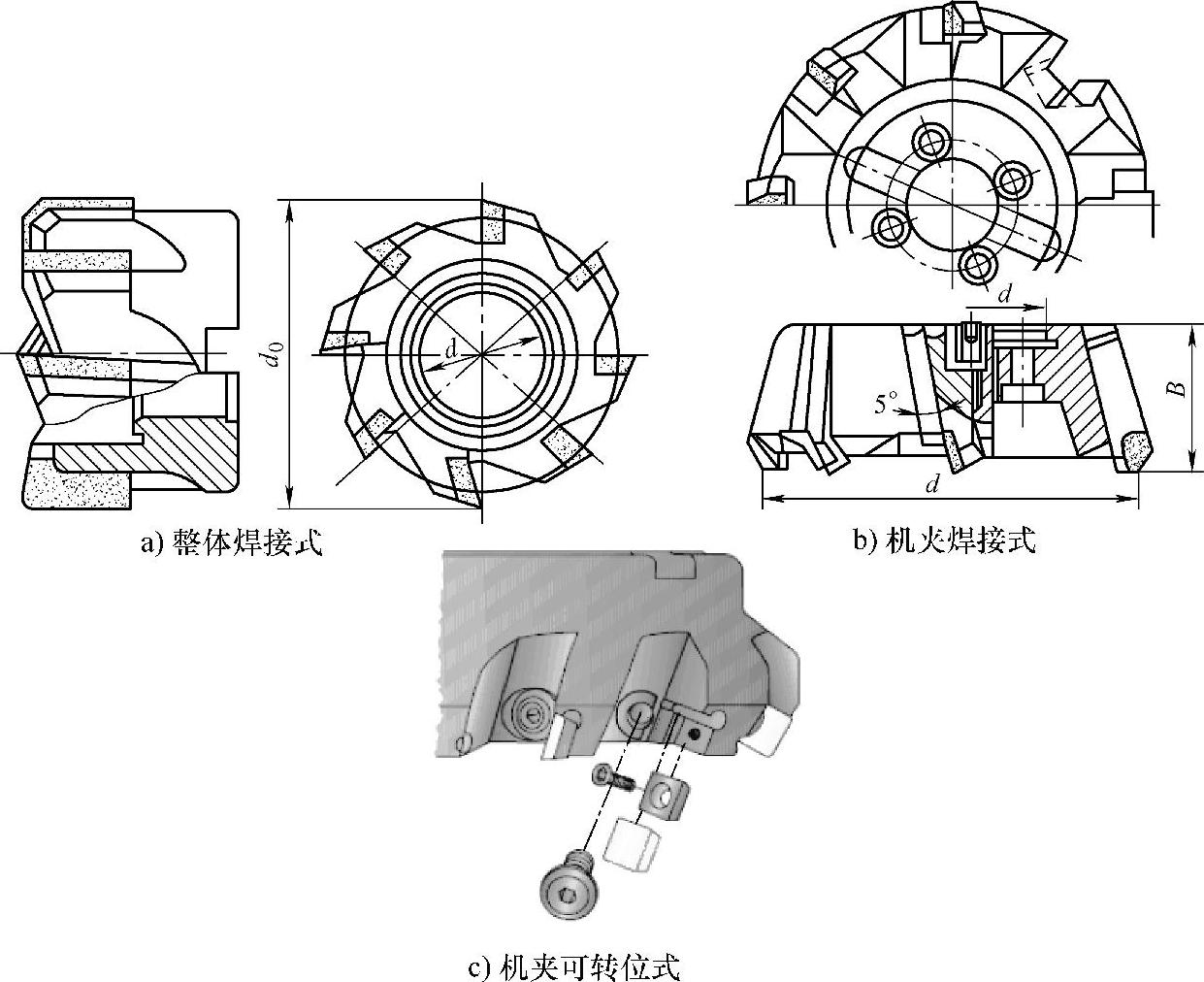

常用硬質合金面銑刀的種類
