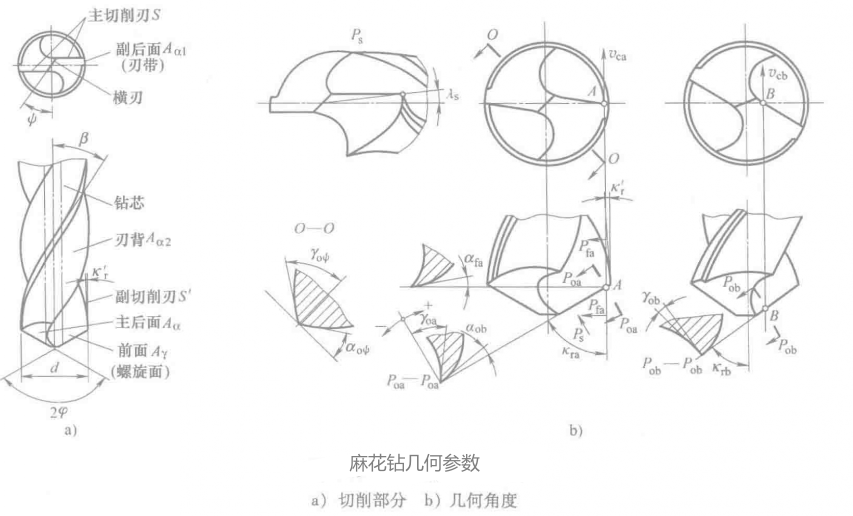

麻花鉆是應用廣泛的孔加工刀具，可用于鉆孔與擴孔等加工。下圖所示為麻花鉆切削部分的幾何參數。包括螺旋角β、頂角2Φ、前角γ_o、后角α_o(α_f)、主偏角κ_r副偏角 κ'_r、刃傾角λ_s 、橫刃傾角ψ、橫刃前角γ_oψ、橫刃后角α_oψ等。

麻花鉆的端面有兩條主切削刃和一條橫刃，圓柱部分有兩條副切削刃，兩主切削刃在其平行平面上的投影夾角--頂角2Φ(標準麻花鉆約118°);主切削刃上不同點的前角(γ_oa>γ_ob)和后角(α_oa>α_ob)不等，從外側的正前角γ_oa(A點)逐漸變化到負前角 γ_ob(B點);副切削刃主要起著導向的作用，不具有切削效果，有一段零度后角的刃帶;麻花鉆外徑向柄部方向有少量的倒錐量(每100mm長度上減小0.03~0.12mm)，構成了副偏角κ'_r;橫刃是麻花鉆的致命弱點之一，從o-o剖面可以看出，其有極大的負前角(γ_oψ=-(54°~60°))，說明橫刃處的切削效果特別差，幾乎是擠壓出切屑，并產生很大的軸向阻力;麻花鉆的鉆芯向柄部方向成正錐度而逐漸增大(每100mm長度上增加1.4~2.0mm)，因此，鉆頭多次刃磨減短后，橫刃增長，加工時的軸向阻力會增加。
